在现代音视频系统中，麦克风作为关键的音频采集前端，其性能与集成方式直接影响最终音质。随着微机电系统（MEMS）技术的成熟，MEMS麦克风以其体积小、功耗低、抗干扰能力强、易于表面贴装（SMT）等优势，逐渐取代传统驻极体电容麦克风（ECM），成为便携式与嵌入式设备的主流选择。本文将探讨在双线式音视频线应用场景中，如何有效集成MEMS麦克风，构建高性能、高可靠性的音频采集电路。
一、MEMS麦克风的技术优势与双线式接口
MEMS麦克风本质上是一个完整的声学传感器系统，它将振膜、背板以及前置放大器集成在一个微型封装内。其输出通常是经过放大的模拟电压信号或直接的数字脉冲密度调制（PDM）信号。在双线式音视频线（通常指同时传输音频和视频信号，或音频与电源/控制信号共用线对的简化布线系统）应用中，对电路的简洁性、抗噪性和信号完整性有较高要求。
模拟输出MEMS麦克风通常采用单端输出，其标准接口需要电源（Vdd）、地（GND）和音频输出（AUDIO_OUT）三根线。在双线式系统中，线缆资源有限，因此需要创新的电路设计来适配。一种常见的方法是采用“偏置供电”或“幻象供电”思路，将直流电源与交流音频信号叠加在同一对导线上进行传输。
二、双线式MEMS麦克风电路核心设计
在双线式架构下，电路设计的核心在于信号的合成与分离。

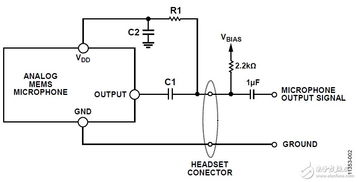

1. 发送端（麦克风端）电路：
- 电源管理： 由于MEMS麦克风通常需要1.5V至3.3V的稳定工作电压，电路首先需要从双线中提取直流电源。这可以通过一个简单的RC滤波网络或更高效的LDO（低压差线性稳压器）来实现，以隔离电源中的音频信号成分。
- 信号耦合： MEMS麦克风的音频输出信号（交流）需要通过一个耦合电容，与经过稳压的直流电源电压进行叠加。一个串联电阻常用于限制电流并匹配阻抗。关键公式是输出电压 Vline = VDC + Vaudio。这里，VDC为提取并稳压后的麦克风工作电压，V_audio为麦克风的交流音频输出。
2. 接收端（处理设备端）电路：
- 信号分离： 接收端需要将混合信号中的直流成分与交流音频成分高效分离。通常使用一个偏置电阻网络和交流耦合电容来实现。直流成分被电阻网络分压后，可为远端提供参考或用于检测麦克风连接状态；交流音频成分则通过高通滤波器（耦合电容）被提取出来，送入后续的音频编解码器或放大器进行进一步处理。
- 阻抗匹配与抗噪： 双线长距离传输易引入噪声。因此，接收端输入通常需要设计适当的输入阻抗（如高输入阻抗以减少负载影响），并可能加入共模扼流圈或滤波电路，以抑制电源噪声和电磁干扰（EMI）。
3. 数字MEMS麦克风的考虑：
如果使用数字（PDM）输出的MEMS麦克风，情况更为复杂，因为数字信号对传输完整性要求更高。在双线系统中，可能需要额外的时钟信号，或者采用更复杂的调制解调方案（如将时钟与数据编码在同一信道），这在标准双线音视频线中应用较少，多见于专用数字音频总线。
三、设计要点与挑战
- 电源效率与稳定性： 双线供电能力有限，需选择低功耗的MEMS麦克风并优化电源电路效率，避免电压跌落影响麦克风性能。
- 信号保真度： 耦合电容的容值选择至关重要，它决定了低频截止频率。容值过小会导致低频损失，容值过大则可能引起上电瞬态问题。通常需要在低频响应和电路瞬态特性间取得平衡。
- 共模噪声抑制： 双线式传输对共模噪声敏感。采用差分信号传输（如果条件允许）或使用屏蔽线缆，并在电路设计中加入共模滤波，能显著提升信噪比（SNR）。
- 阻抗匹配： 不匹配的阻抗会导致信号反射和衰减，影响音频质量。需要对整个传输链路的阻抗进行仿真和测试。
四、典型应用场景
这种双线式MEMS麦克风电路非常适合空间和布线受限，但对音质有一定要求的场景，例如：
- 监控摄像头： 一根同轴电缆或网线同时传输视频和音频，其中音频通道采用此设计。
- 车载音视频系统： 简化从车内麦克风到主机之间的布线。
- 一体式视频会议设备： 集成摄像与拾音，使用单一线缆连接。
- 嵌入式物联网设备： 需要远程拾音的传感器节点。
五、
在双线式音视频线中集成MEMS麦克风，是一项涉及模拟电路设计、电源管理和信号完整性的综合任务。通过巧妙的直流偏置与交流耦合设计，可以在有限的线对资源下实现高质量的音频采集与传输。随着MEMS麦克风性能的不断提升和低功耗技术的进步，此类高效集成的解决方案将在越来越多的紧凑型、高集成度音视频设备中发挥关键作用。设计者需要根据具体的供电条件、传输距离和音质要求，精心选择元件参数并进行充分的测试验证，以确保系统稳定可靠，音质清晰纯净。
